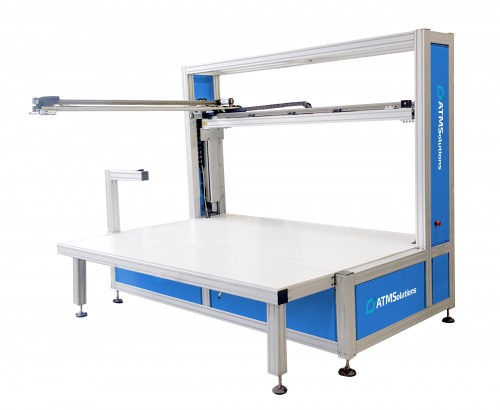

Maszyna pozycjonująca firmy ATMSolutions pozwala na przemieszczanie zainstalowanego w odpowiednim miejscu elementu roboczego. W tym przypadku, jako podzespół wykonawczy, został wykorzystany aparat fotograficzny celem wykonywania dokładnych zdjęć elementu umieszczonego na stole roboczym. Dzięki kontroli ruchów, dokładnego pozycjonowania oraz wykonania niemal dowolnej sekwencji zdjęć istnieje możliwość uzyskania dokładnego i pożądanego obrazu elementu o dużym gabarycie w doskonałej jakości.

Pozycjoner firmy ATMSolutions posiada solidną budowę ramową zapewniającą najwyższą jakość pracy i wygodny transport. Maszyna została wykonana przy użyciu najwyższej jakości podzespołów znanych marek, co przekłada się na wysoką jakość pozycjonowania oraz niezawodność. Posiada najwyższej klasy silniki elektryczne oraz wysokiej jakości prowadnice odpowiadające za posuw w trzech osiach: X, Y i Z.

Przemieszczenie elementu roboczego maszyny wykonywane jest numerycznie za pomocą zadajnika podłączonego do płyty sterującej. Urządzenie wyposażone jest w czujniki krańcowe, umożliwiające bazowanie maszyny, a w związku z tym ograniczenie pola roboczego w sposób uniemożliwiający wyjazd poza zakres roboczy i kolizję z elementami konstrukcyjnymi urządzenia.

Dzięki powyższym cechom, maszyna idealnie nadaje się do różnych, bardziej lub mniej standardowych rozwiązań. Idealnym przykładem wykorzystania możliwości urządzenia jest digitalizacja obiektów trójwymiarowych przez wykonywanie skanów-zdjęć za pomocą najwyższej klasy sensora (wyposażenie opcjonalne). Istnieje możliwość dopasowania naszej Maszyny Pozycjonującej do indywidualnych potrzeb Klienta.

Dane techniczne:

• Zakres przesuwu w osi X, Y: 1500 x 2000 mm
• Zakres przesuwu w osi Z: 600 mm
• Wysokość stołu roboczego: 500 mm
• Rozmiar stołu roboczego: 1000 x 2000 mm + dostawką zwiększającą rozmiar o 500 x 2000 mm
• Rodzaj napędu: Silniki serwo
• Moc napędów: 400 W
• Sterowanie: CNC
• Rodzaj sterowania: Pilot z przewodem - NK105
• Obsługiwane instrukcje: g-code
• Oś X, Y - prowadnica trapezowa, napęd na pasku
• Śruba kulowa osi Z
• Zasilanie: 230V/400V, 50/60Hz
• Temperatura pracy: 0-45 stopni C
• Wilgotność powietrza: 30% - 75%
• Gwarancja: 24 miesiące

W skład zestawu wchodzą:

• system sterowania
• napędy-serwosilniki
• sterowniki napędów
• akcesoria
• zestaw przewodów

W specyfikacji nie jest zawarte urządzenie wykonawcze (np. aparat, kamera, etc)

Opcjonalne wyposażenie:

• urządzenie wykonawcze - dobierane według potrzeb klienta. Istnieje możliwość dostarczenia urządzenia po stronie klienta
• stół według indywidualnych wymagań klienta:
• podciśnieniowy/hybrydowy - do każdego stołu dobieramy oraz wyceniamy na życzenie klienta systemy oraz pompy ssące - wentylatory bocznokanałowe, pompy próżniowe (dostępne również firmy Becker).
• teowy
• inny zakres osi Z
• inny zakres pola roboczego
• zmiana systemu sterowania na MACH 3, NK280
• bezprzewodowy czujnik wysokości narzędzia umożliwiający kontrolę wysokości w dowolnym miejscu na stole roboczym
• sterownik dla 4/5/6 osi
• duża szafa na komputer
• głowica skanująca
• szafka załączeniowa z podłączeniem urządzeń peryferyjnych
• oprogramowanie projektowe CAM
• oprogramowanie do modelowania 3D

Ponadto firma ATMSolutions oferuje szkolenia zarówno z obsługi maszyny jak i jej oprogramowania.
