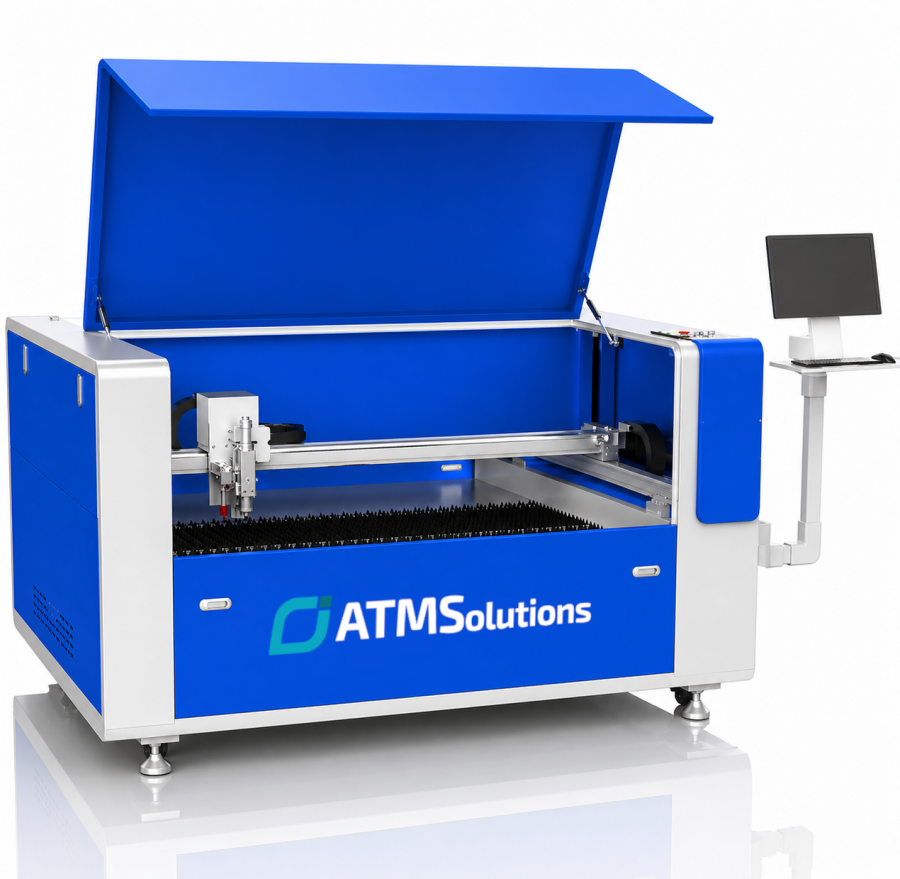

Wycinarka laserowa COMBO FIBER CO2 ATMS 1300x900 EXPERT to doskonałe urządzenie łączące funkcje plotera laserowego CO2 oraz znakowarki FIBER co pozwala zastąpić 2 urządzenia jednym, niezawodnym rozwiązaniem.

Dzięki zastosowaniu dwóch głowic, zakres zastosowania wycinarki jest znacznie większy i pozwala na cięcie i grawerowanie materiałów niemetalowych i metalowych, jak i znakowanie metali bez potrzeby pokrywania ich dodatkową powłoką.
Wycinarki laserowe COMBO FIBER CO2 ATMS sprawdzą się w branży reklamowej, odzieżowej, dekoracyjnej, jubilerskiej, kamieniarskiej i wielu innych. Jego głównie zastosowanie to cięcie i znakowanie materiałów, takich jak tworzywa sztuczne, drewno, tekstylia, metale, szkło czy kamień.

Ploter posiada pole robocze 1300 x 900 [mm]. Wyposażony został w źródło laserowe CO2 o mocy 100W oraz źródło laserowe FIBER o mocy 1500W. Urządzenie uzbrojone zostało w elektronikę oraz system napędu najwyższej klasy, doskonale sprawdza się przy wykonywaniu operacji grawerowania oraz wycinania w wielu rodzajach materiałów.

Urządzenie ATMSolutions posiada wzmocnioną konstrukcję oraz solidny korpus odporny na odkształcenia, dzięki czemu zapewniona jest stabilna praca nawet przy dużych prędkościach obróbczych.

Urządzenie wyposażone zostało ruchomą głowicę laserową FIBER co pozwala na automatyczne dostosowanie wysokości cięcia do materiału i funkcję śledzenia wysokości głowicy nad materiałem.

Bogaty wybór modeli i akcesoriów towarzyszących do ploterów laserowych marki ATMSolutions pozwoli znaleźć odpowiednią maszynę idealną do wykonywania nawet najbardziej skomplikowanych projektów.

Zapewniamy:

• Mobilność urządzenia - urządzenie znajduje się na kółkach transportowych, dzięki czemu bez problemu można zmieniać jego miejsce.
• Swobodę obsługi - urządzenie zostało zaprojektowane w taki sposób, aby było komfortowe w użyciu dla operatora, prosty dostęp do układu optycznego oraz elementów ruchomych zapewnia prostą i szybką eksploatację oraz konserwację.
• Elastyczność montażu - niezbędne podzespoły możemy dostarczyć w częściach i montować na miejscu (np. gdy prześwit bramy/drzwi nie jest wystarczający do instalacji maszyny w całości).

Maszyna posiada zabezpieczenie, które odłącza wiązkę laserową w przypadku, gdy nie zostanie uruchomiony system chłodzący, co zapewnia poprawną pracę rezonatora laserowego w trakcie eksploatacji oraz gwarantuje utrzymanie wysokich standardów użytkowania maszyny.

Firma ATMSolutions zajmuje się personalizowaniem urządzeń oraz rozwiązań technologicznych, zgodnie z indywidualnymi potrzebami klientów. Posiadamy bogate doświadczenie, które wypracowaliśmy podczas wielu wdrożeń. Istnieje możliwość indywidualnego dostosowania urządzenia.

BUDOWA I PARAMETRY TECHNICZNE:

• Komputer wraz z oprogramowaniem sterującym CypCut
• System sterowania FSCUT 2000C
• Solidna obudowa chroniąca operatora przed promieniowaniem laserowym i zanieczyszczeniami
• Powierzchnia stołu roboczego: 1300 x 900 [mm]
• Ruch ogniskowej w osi Z: 80 mm (automatyczny i manualny)
• Ceramiczne źródło laserowe CO2 IRADION:
  • Moc źródła: 100W
  • Długość fali: 10,6 µm
• Źródło laserowe FIBER RAYCUS:
  • Moc źródła: 1500W
  • Długość fali: 1080±5 nm
• Układ chłodzenia:
  • CO2: powietrze
  • FIBER: Chłodnica przemysłowa CWFL-1500
• Głowica lasera CO2: soczewka ogniskująca i dysza powietrzna, wskaźnik REDPOINT
• Głowica lasera FIBER: BM110 z funkcją ogniskowania
• Stół roboczy:
  • Typ stołu: nożowy
• System napędowy: Silniki servo Leadshine
  • Oś X 400W
  • Oś Y 750W
  • Oś Z 400W z hamulcem
• Dokładność pozycjonowania ±0,05 mm
• Powtarzalność pozycjonowania ±0,03 mm
• Prowadnice: hartowane, szlifowane szyny z wózkami liniowymi
• Układ wyciągowy
• Przyłącza gazów technicznych:
  • FIBER: tlen z automatyczną regulacją ciśnienia + Azot/Powietrze
  • CO2: sprężone powietrze
• Zabezpieczenie przed emisją wiązki laserowej przy otwartych drzwiach
• W zestawie zawarty jest komplet przewodów do zasilania oraz komunikacji
• Zasilanie: AC 400V, 50/60Hz

Razem z ploterem dostarczany jest system filtracji i odciągu spalin kompatybilny z ploterem o poniższych parametrach:

• Dmuchawa:
  • Efektywna wydajność:
  • przepływu powietrza (m3/h): < 600 m3/h
  • ciśnienie statyczne/ podciśnienie: < 2,3 kPa
• System filtracji:
  • filtr wstępny
  • filtr cząstek stałych (HEPA)
  • filtr węglowy
• Przewód wyciągu: 10m o średnicy dobranej do urządzeń peryferyjnych

Maszyna fabrycznie nowa. Znak CE.

Razem z urządzeniem dostarczana jest wszelka dokumentacja, w tym deklaracja zgodności UE, oryginalna instrukcja obsługi oraz instrukcja oprogramowania. Dokumentacja i serwis w języku polskim.
